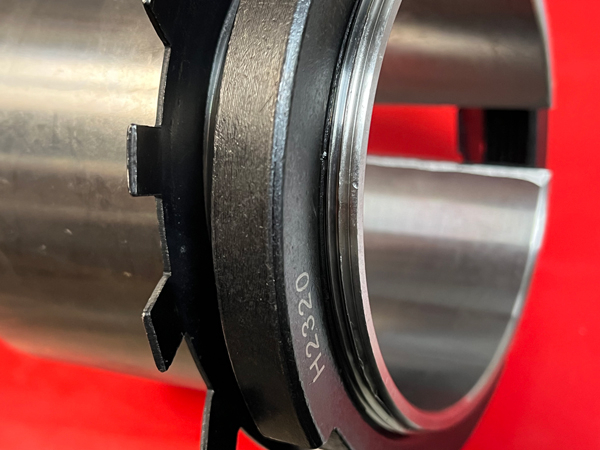

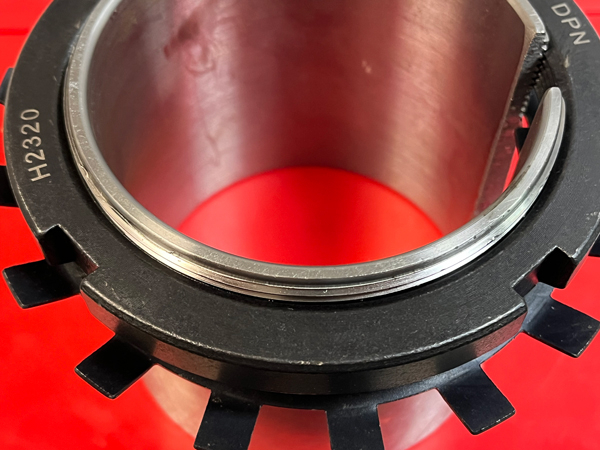

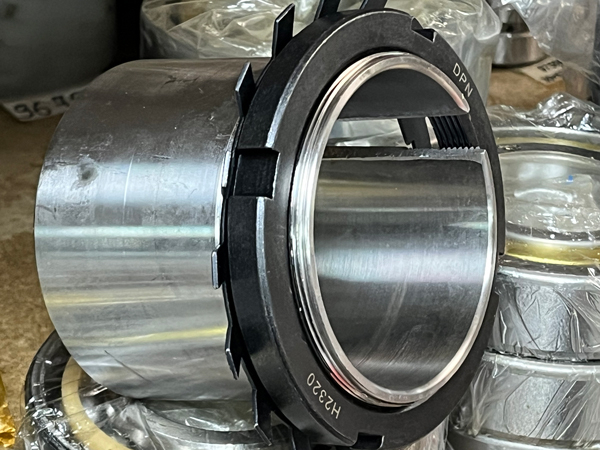

Втулка закрепительная Н2320 аналог H2320 DPN (Код: КА-00002048)

Втулка закрепительная Н2320 DPN аналог H2320

в комплекте с подшипником 113620Н (22320KMBW33) обозначается 13618Н

Втулка закрепительная Размеры, мм Масса, кг
d d1 d2 L D1
Н2320 DPN (H2320) 100 90 М100х2 97 130 1,806

d - номинальный диаметр конического отверстия,

d1 - номинальный диаметр отверстия закрепительной втулки,

d2 - наружный диаметр резьбы закрепительной втулки,

L - длина закрепительной втулки,

D1 - наружный диаметр гайки.

✅ для крепления подшипников качения с коническим отсерстием конусностью 1:12 на цилиндрических валах

PDF

ГОСТ 24208-80 Втулки закрепительные подшипников качения. Основные размеры

Производитель: DPN
Артикул: h2320_n2320_dpn
Цена: 6.000,00 RUB
Вес: 1,806 Kg
