Втулка закрепительная Н317 аналог H317 (Код: КА-00002038)

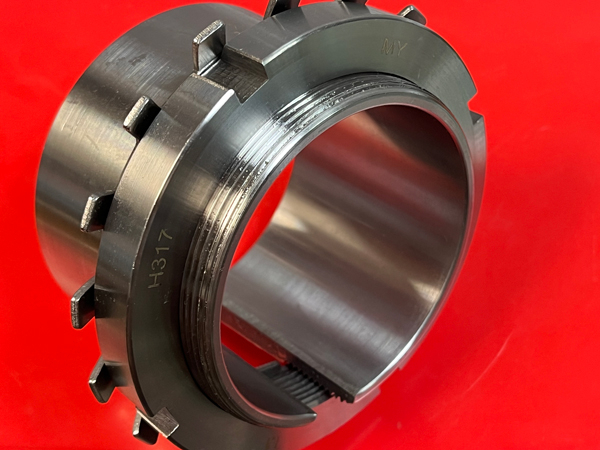

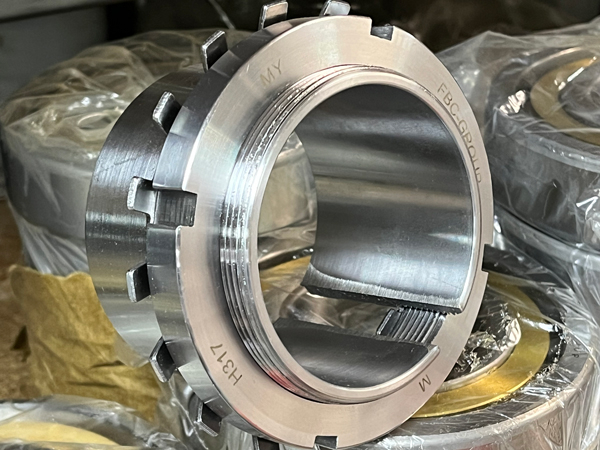

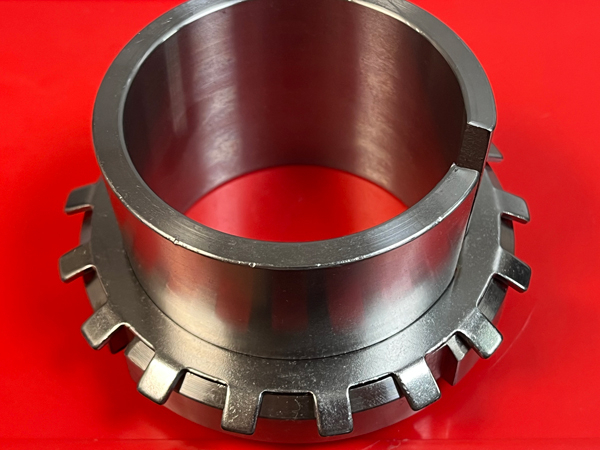

Втулка закрепительная Н317 аналог H317

в комплекте с подшипником 113517Н (22217KMBW33) обозначается 13515Н

Втулка закрепительная Размеры, мм Масса, кг
d d1 d2 L D1
Н317 (H317) 85 75 М85х2 63 110 1,134

d - номинальный диаметр конического отверстия,

d1 - номинальный диаметр отверстия закрепительной втулки,

d2 - наружный диаметр резьбы закрепительной втулки,

L - длина закрепительной втулки,

D1 - наружный диаметр гайки.

✅ для крепления подшипников качения с коническим отсерстием конусностью 1:12 на цилиндрических валах

PDF

ГОСТ 24208-80 Втулки закрепительные подшипников качения. Основные размеры

Производитель: ГОСТ
Артикул: h317_n317_neutral
Цена: 2.300,00 RUB
Вес: 1,134 Kg
